Часто задаваемые вопросы

Какие основные установочные параметры нужно знать для присадки петель? Какого диаметра бывают чашки петель?

Крепление чашки петли к фасаду, изготовленному из массива дерева, древесно-стружечной плиты или МДФ, производится в заранее профрезерованное отверстие, диаметр которого повторяет диаметр чашки и одинаков у всех производителей: 35 мм для стандартных или 26 мм для фасадов меньшего размера и с маленьким весом. Прочность фиксации чашки в этом отверстии достигается за счет ее плотной посадки и крепления шурупами или другими элементами крепежа в отверстия крепления чашки. В последнее время появились чашки диаметром 40 мм для толстых фасадов.

Край отверстия в фасаде под чашку находится на расстоянии примерно 3-7 мм от края фасада. Это значение называется расстоянием до чашки петли от кромки фасада. Один и тот же вид петли может отличаться способом крепления чашки к фасаду — крепление при помощи шурупов (диаметром 4 мм и длиной 13 мм) или крепление при помощи футорок диаметром 8 мм или диаметром 10 мм, а также евровинтом размером 6,3 мм х 13 мм.

Какие бывают межцентровые расстояния между отверстиями крепления чашки петли?

Расстояние между центрами отверстий у разных производителей отличается. У итальянских производителей петель это расстояние составляет 48 мм и является самым распространенным на рынке. В ассортименте австрийской компании большинство петель имеет межцентровое расстояние 45 мм, у немецкого производителя – 52 мм. Как правило, в ассортименте этих компаний есть и петли с межцентровыми расстояниями 48 мм, но большую часть ассортимента составляют петли именно с указанными размерами. BOYARD изготавливает петли по всем основным присадочным стандартам.

Какие схемы сверления применяют для установки петли?

Крепёжные элементы для крепления чашки даже одного и того же вида петли могут располагаться на разных расстояниях относительно друг друга. Это необходимо учитывать в случае предварительного просверливания в фасаде крепёжных отверстий для чашки. Существует несколько схем сверления отверстий, которые выражаются двумя числами (значения в миллиметрах), первое из которых показывает расстояние между центрами крепёжных отверстий, а второе — расстояние между центром отверстия для чашки и прямой, проходящей через центры крепёжных отверстий.

Основные схемы:

52 / 5,5
48 / 6
45 / 9,5

Какие углы установки петель бывают?

Стандартный угол между створкой и стенкой корпуса, к которой крепятся петли, равен 90° (прямой угол). Это значение берётся за начало отсчёта и является углом установки 0°. Отрицательный угол установки показывает, на сколько он уменьшен, положительный — на сколько увеличен. Примеры: 45°, 90°, 115°, 120°, 135°, 180°, 270°.

Как рассчитать параметры для установки накладной петли?

Для того чтобы правильно установить накладную петлю, необходимо воспользоваться специальными формулами для установки. Эти формулы находятся в техническом каталоге BOYARD.

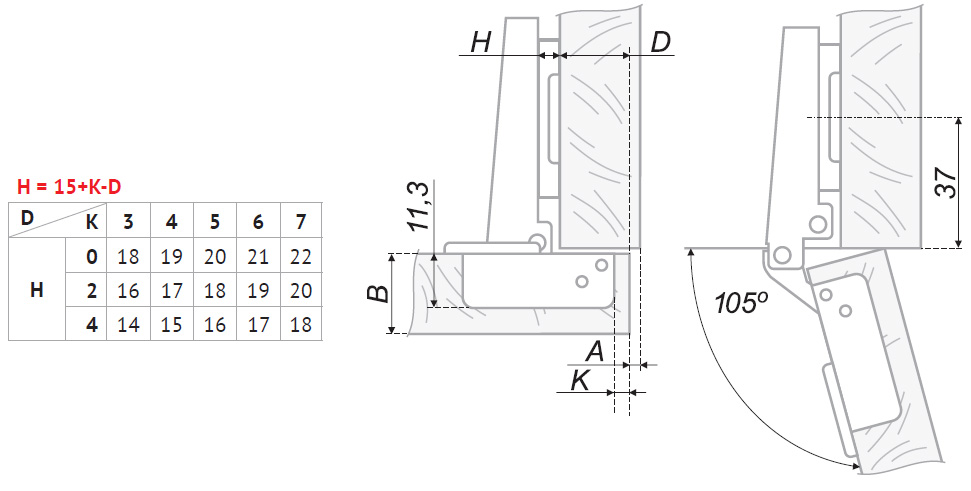

Рассмотрим на примере петли Н100А02, которая имеет формулу H=15+K-D, где:

К – расстояние до чашки от края фасада;
D – наложение двери (расстояние от внутренней пласти боковой стенки до края фасада);
H – базовая высота установки корпуса петли (высота монтажной планки).

Под формулой указана таблица, в которой:

Значение K допустимо в пределах от 3 до 7 мм (выбирается в зависимости от желаемого наложения и величин D и Н).
Значение H – от 0 до 4 мм.
Рассмотрим, как расшифровать таблицу, на примере установки H100A02/0112 в шкаф с толщиной боковой стенки 16 мм.
Расшифровывая артикул, мы видим, что для данной петли H=2.
Выберем размер K=3 мм.
Подставив в формулу установки H=15+K-D, получаем 2=15+3-D. D=16 мм.

Это означает, что фасад полностью наложится на боковую стенку со стороны установки петли.

Можно определить высоту планки для петли H100A02, которую нужно заказать, если мы знаем необходимый размер наложения D.

Пример: D=18 мм, K=3 мм.
Подставляем значения в ту же формулу H=15+K-D.
H=15+3-18=0. Получается, высота планки равна H=0. Значит, нужно выбрать артикул H100A02/0110.

Таблица помогает найти нужные значения, не производя дополнительных расчетов, всего лишь взглянув на результат в таблице на пересечении столбцов и строк с известными значениями.

Как рассчитать параметры для установки вкладной петли (С)

Теперь рассмотрим правила установки вкладной петли (С). Для этого необходимо воспользоваться специальными формулами для установки, которые находятся в техническом каталоге BOYARD.

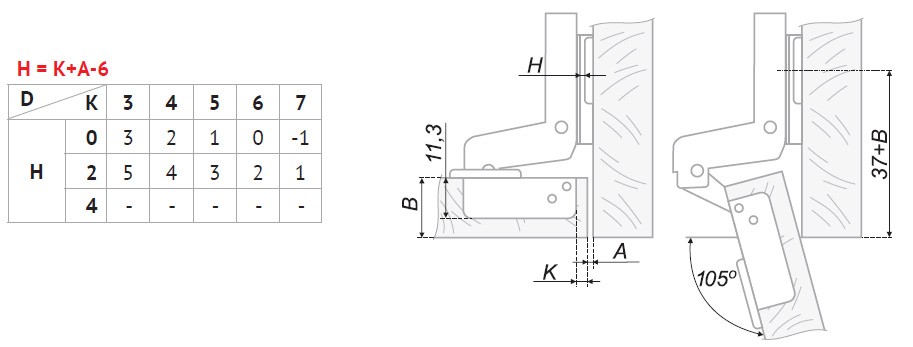

Для примера возьмем петлю Н306С02, которая имеет формулу H=K+А-6, где

К – расстояние до чашки от края фасада;
А – фуга (расстояние от внутренней пласти боковой стенки до края фасада);
H – базовая высота установки корпуса петли (высота монтажной планки).

Под формулой указана таблица, в которой:

Значение K допустимо в пределах от 3 до 7 мм (выбирается в зависимости от желаемой фуги А и значения Н).
Значение H от 0 до 2 мм

Рассмотрим, как расшифровать таблицу, на примере установки H306С02/5010 в шкаф с толщиной фасада 16 мм.

Расшифровывая артикул, мы видим, что для данной петли H=0.
Выберем размер K=4 мм.
Подставив в формулу установки H=K+А-6, получаем 0=4+А-6. А=2 мм.
Это означает, что фуга (расстояние от внутренней пласти боковой стенки до края фасада) составляет 2 мм.

Можно определить высоту планки для петли H306A02, которую нужно заказать, если мы знаем необходимый размер фуги А.

Пример: А=1 мм, K=5 мм.
Подставляем значения в ту же формулу H=K+А-6.
H=5+1-6=0. Получается, высота планки равна H=0. Значит, нужно выбрать артикул H306С02/5010.

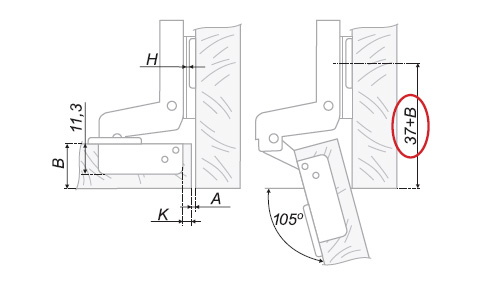

Установочные размеры для планки вкладных петель отличаются в сравнении с размерами для накладных и полунакладных петель. Для накладных (А) и полунакладных (B) петель установка планки производится на расстоянии 37 мм от края боковой стенки, а у вкладной петли (С) установочный размер равен 37+В (где В-толщина фасада).

Рассмотрим пример:

В=16 мм
Получается для того, чтобы установить монтажную планку необходимо отступить от края боковой стенки 37+16=53 мм.
