Направляющие для европейской мебели с плитами 18-19 мм

DB898 — это направляющие со всеми превосходными качествами и преимуществами «Восьмёрок», но созданные специально для европейской мебели с плитами 18 и 19 мм. В то же время ориентация на европейский рынок не мешает использовать DB898 для ящиков из листовых материалов толщиной 16 мм.

ТЕХНОЛОГИЧЕСКИЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Супервозможности доводчика, такие как Adapt-auto, B-back, в равной степени относятся к моделям серии DB898. Диапазон регулировки усилия доведения у направляющих DB898 такой же, как у «Восьмёрок», — от 32 N до 45 N. При нештатных ситуациях у моделей DB898 срабатывает опция автоматического взвода доводчика B-back. Она гарантированно восстанавливает случайный сброс доводчика более пятисот раз — этого достаточно для безупречной работы направляющих на протяжении всего срока службы. Защищённый корпус доводчика исключает попадание внутрь пыли и мелкой стружки, которые возникают при монтаже, в процессе работы с плитными материалами.

Следующее очень важное преимущество — монтаж без зазоров у направляющих полного выдвижения небольшой длины 300-350 мм — тоже относится к серии DB898. У коротких направляющих полного выдвижения линия присадочных отверстий смещена вверх в задней части направляющих, и это позволяет избежать малейшего отклонения фасадов в верхней части от плоскости торца боковой стенки мебельного изделия. Мебельщикам при монтаже направляющих полного выдвижения длиной 300-350 мм нужно учитывать, что схема установки будет отличаться от схемы установки этой же модели в размере 400-500 мм.

Модель полного выдвижения представлена под артикулом DB8981, а частичного выдвижения — DB8982. Размерный ряд: 300-500 с шагом в 50 мм.

Направляющие серии DB898, как и «Восьмёрки», имеют оптимальную грузоподъёмность (DB8981 выдерживают нагрузку 30 кг, а DB8982 – 25 кг) и увеличенный срок жизни — 80 000 циклов открывания-закрывания. Обе модели устанавливаются путём насадного на клипсу монтажа и имеют возможность регулировки фасада клипсой по вертикали ±2 мм.

Увеличенная грузоподъёмность и долговечность моделей серии DB898 (в сравнении с предшествующими DB4461, DB4462, DB4463, DB4464) связаны с конструктивной особенностью: изгиб неподвижных частей направляющих направлен вовнутрь, что делает соединение между подвижными частями более жёстким и надёжным, сокращает люфт. В результате нагрузка по направляющим распределяется более равномерно. Это усовершенствование также «перешло в наследство» от DB888.

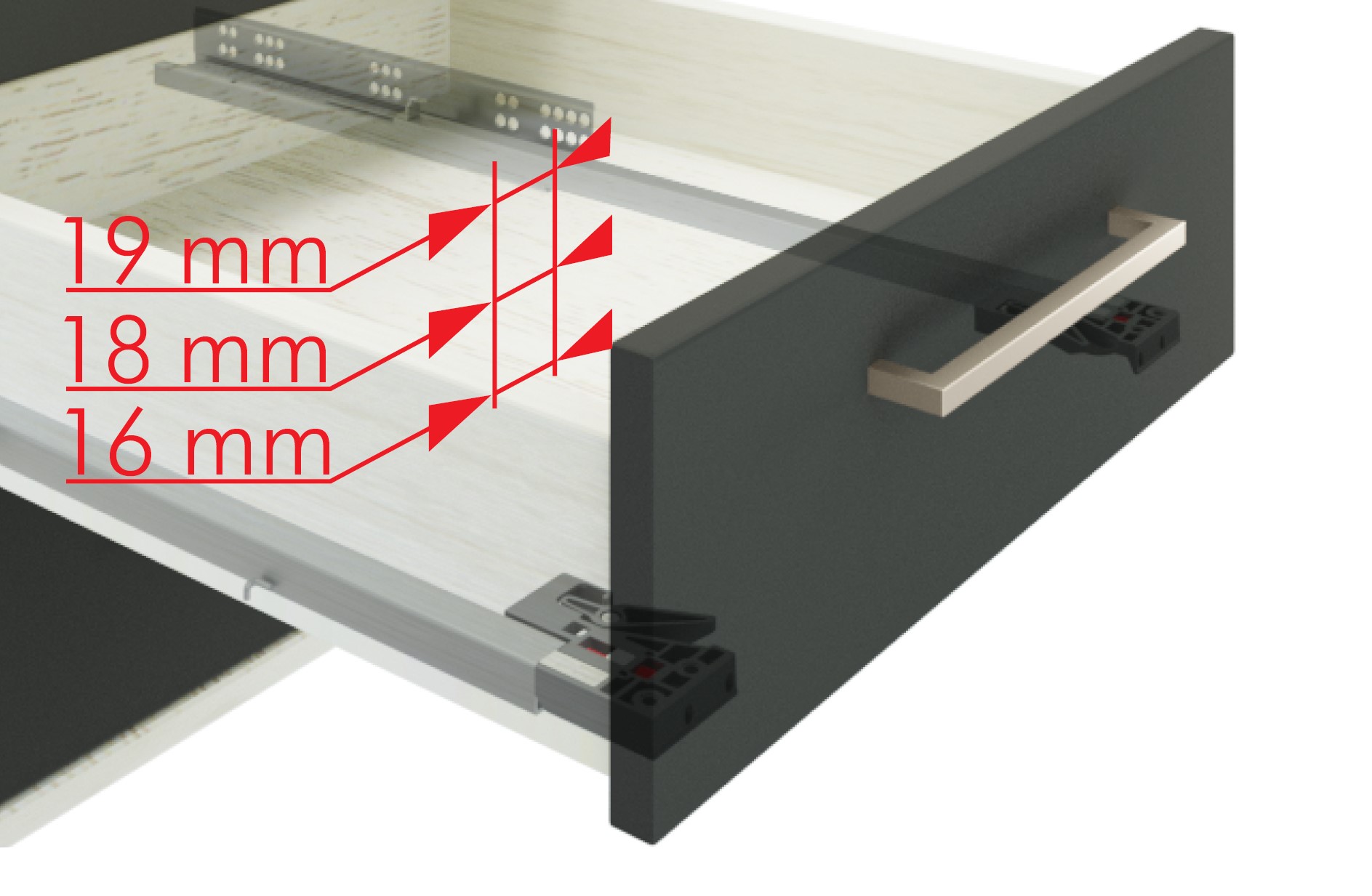

Что же изменилось? Единственное отличие серии DB898 от DB888 заключается в раскрое мебельных деталей. В связи с тем, что DB898 в первую очередь ориентированы на европейскую мебель с плитами 18 и 19 мм, изменилось значение SKW – это внутренняя ширина выдвижного мебельного ящика. Формула SKW DB898 учитывает более толстые боковины ящиков и в то же время допускает использование 16-ти мм плит. Такая универсальность делает модели DB898 более привлекательными для мебельщиков, работающих с разными материалами.

Направляющие серии DB898 обладают идентичными с европейскими аналогами раскроем и присадкой. Производители смогут легко перейти на направляющие B-Slide.

При проектировании вкладных ящиков необходимо создание опорных площадок для упора фасада. Опорные площадки будут выполнять функцию боковой стенки в варианте накладного фасада.

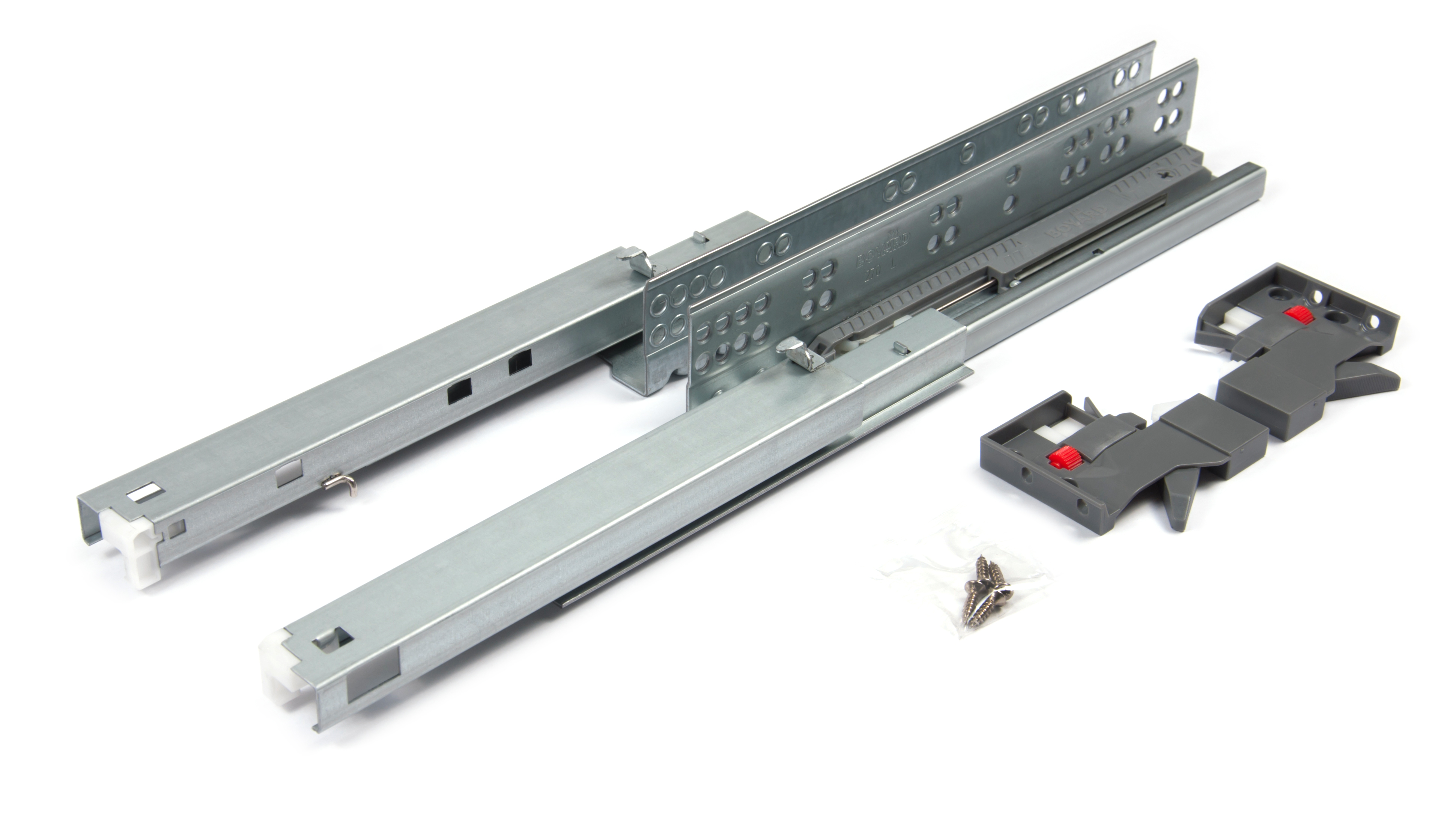

НАПРАВЛЯЮЩИЕ DB8981 ПОЛНОГО ВЫДВИЖЕНИЯ

Максимальная нагрузка 25 кг Диапазон длин 300-500 мм Надвижной монтаж Амортизация Плавный ход

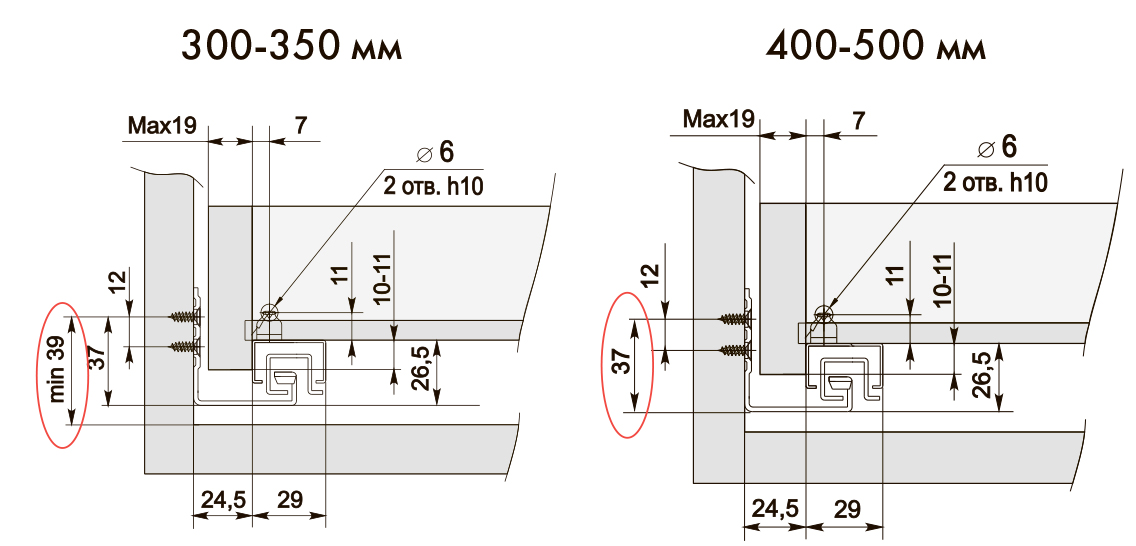

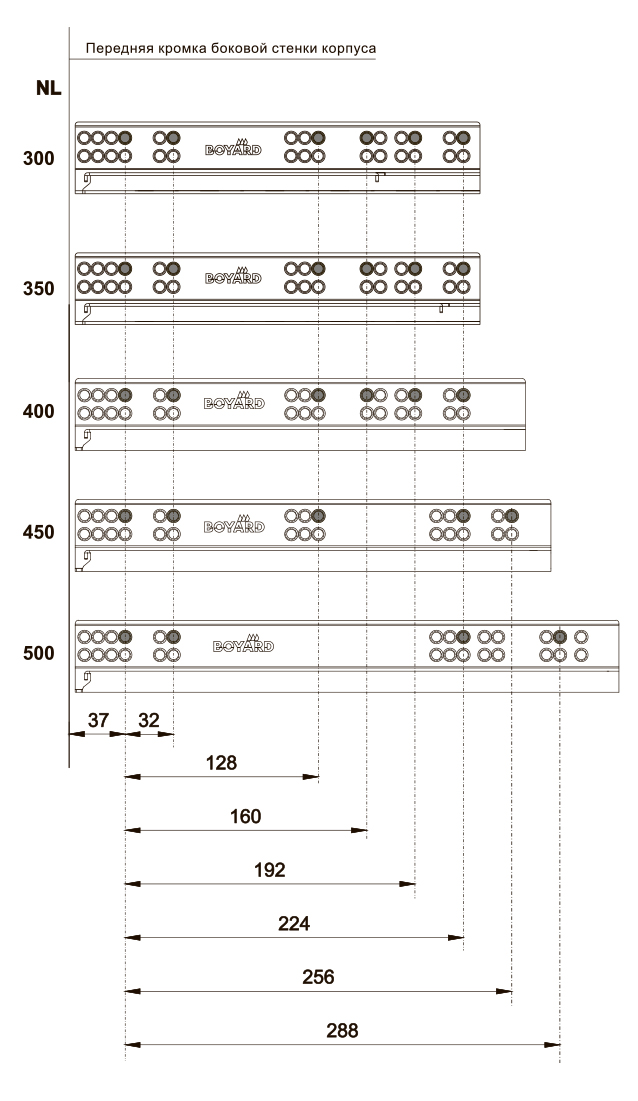

Установочные размеры моделей полного выдвижения

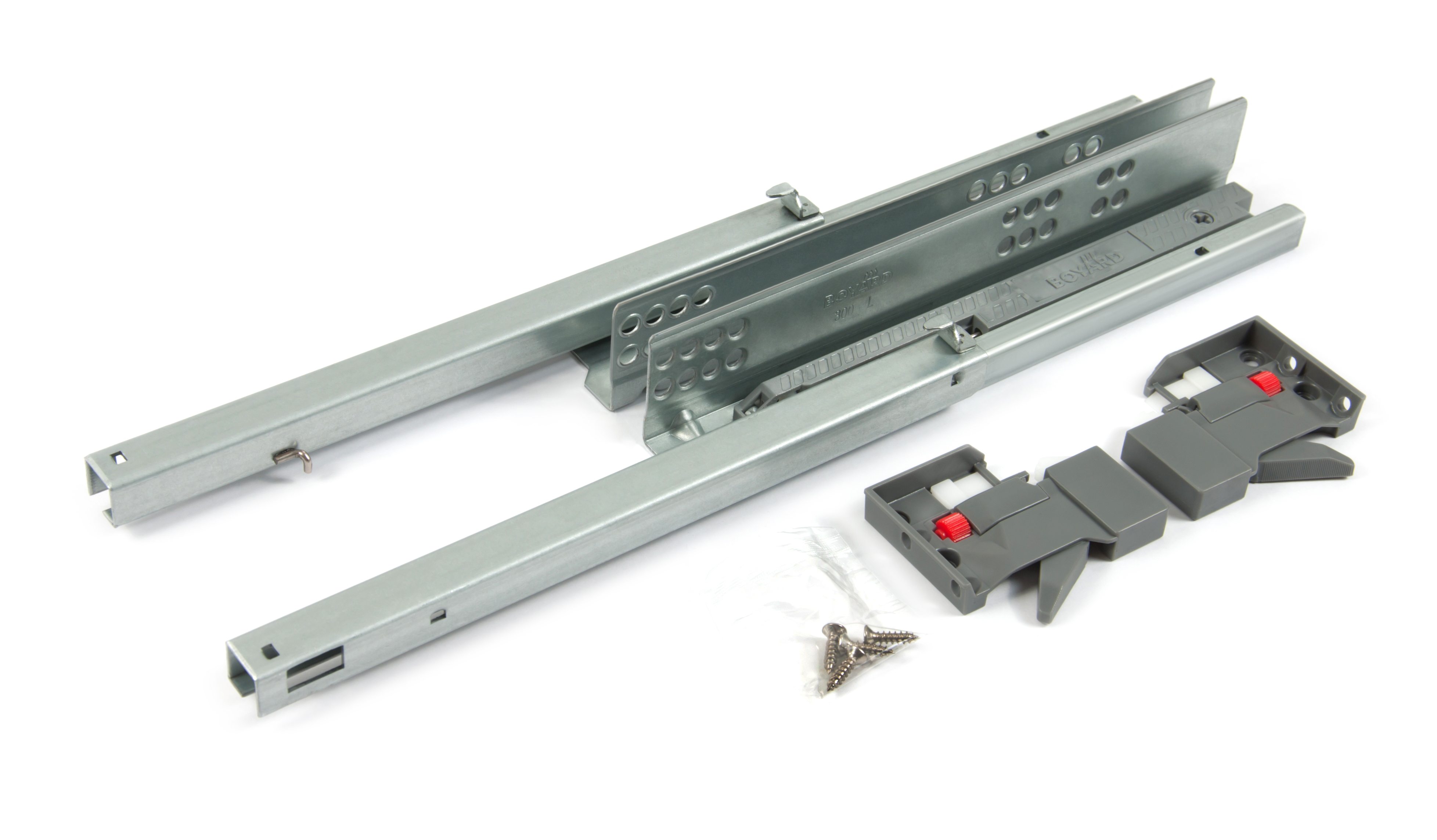

НАПРАВЛЯЮЩИЕ DB8982 ЧАСТИЧНОГО ВЫДВИЖЕНИЯ

Максимальная нагрузка 20 кг Диапазон длин 300-500 мм Насадной монтаж Амортизация Плавный ход

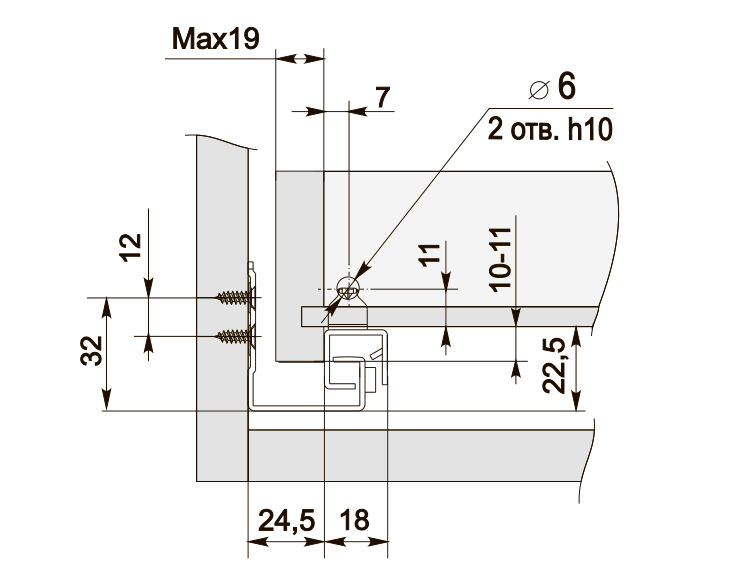

Установочные размеры моделей частичного выдвижения 300 – 500 мм
