Шариковые направляющие PUSH-TO-OPEN

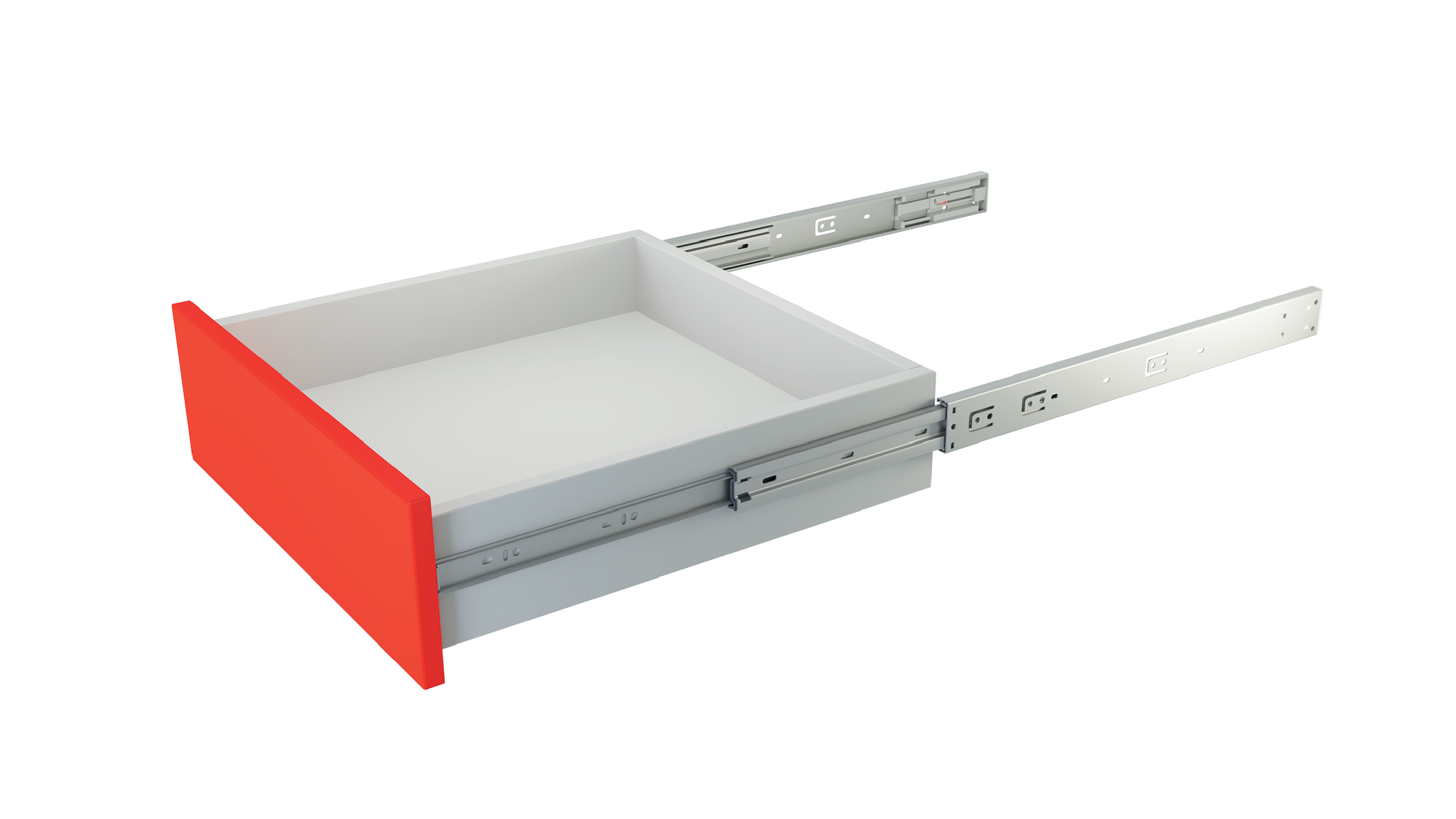

DB4515 – добротные шариковые направляющие полного выдвижения, открывающие ящик от нажатия на фасад. Ключевое преимущество модели в инновационном механизме толкателя, который не позволяет выйти направляющим из строя даже в том случае, когда ящик по привычке открывают без нажатия — выкатыванием на себя. В случае некорректного открывания подвижная часть направляющей не ломается, а просто соскакивает с механизма и свободно выдвигается. Для установки ящика в исходное положение достаточно его просто задвинуть. Функция push-to-open возобновится со следующим нажатием на фасад ящика.

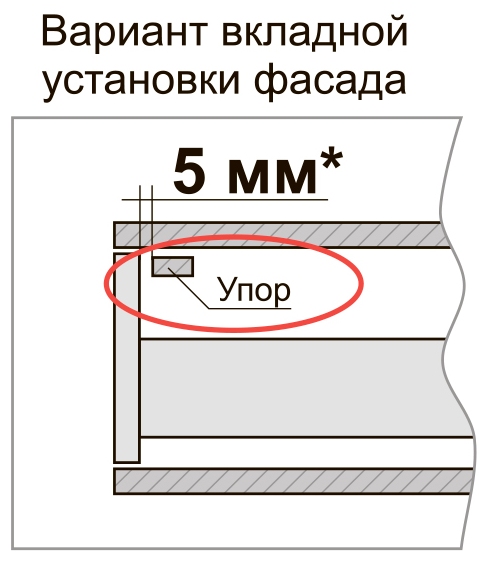

Модель может быть использована для конструирования внутренних ящиков, а также традиционных с вкладными фасадами (пример на рисунке). В таких случаях очень важно предусмотреть установку дополнительного ограничителя движения ящика (упора), который позволит предотвратить повреждение направляющих при закрывании.

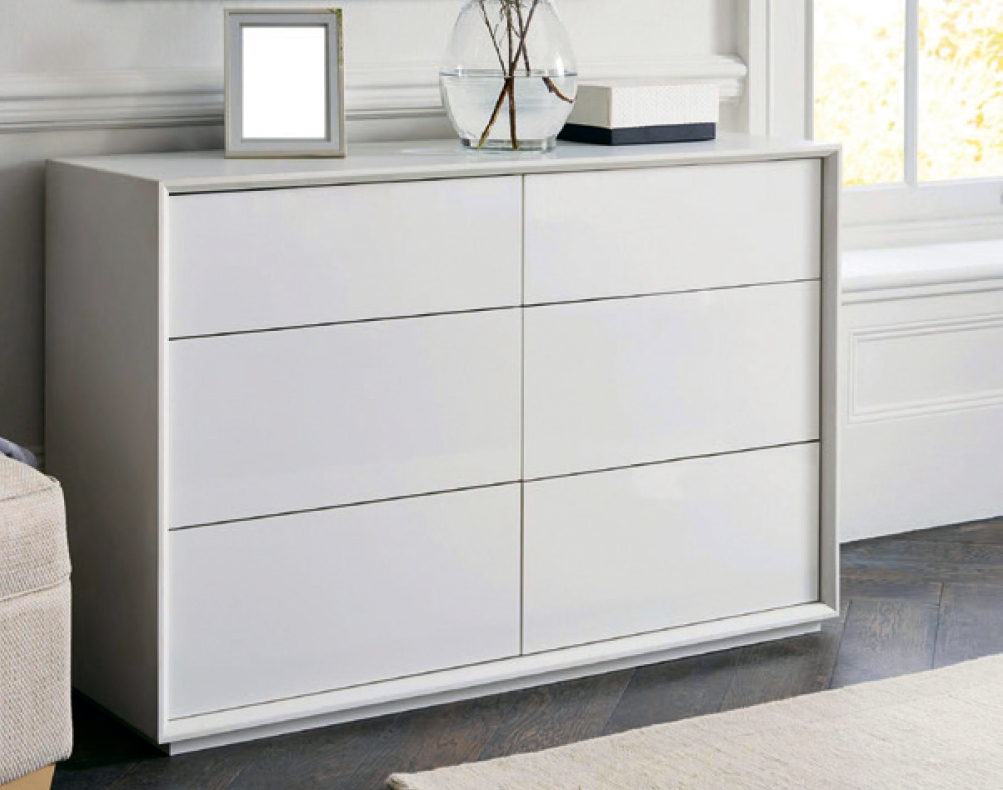

Тумба с вкладными фасадами

Шариковые направляющие DB4515 предназначены для современной мебели в среднем ценовом диапазоне. Предшественником данной модели являются DB4513. Стоит отметить, что несмотря на более сложный механизм толкателя, DB4515 предложены практически по такой же стоимости, что и DB4513. Таким образом, мебельные производители, покупая более совершенные DB4515, не переплачивают за повышенный уровень комфорта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазон длин направляющих – 300-500 мм
• Полное выдвижение
• Мягкий и бесшумный ход
• Грузоподъёмность 30 кг
• Гарантированное количество циклов открывания/закрывания – не менее 50 000
• Высота направляющей – 44 мм
• Монтажный размер – 12,7 мм

СХЕМА ПРИСАДКИ НАПРАВЛЯЮЩИХ

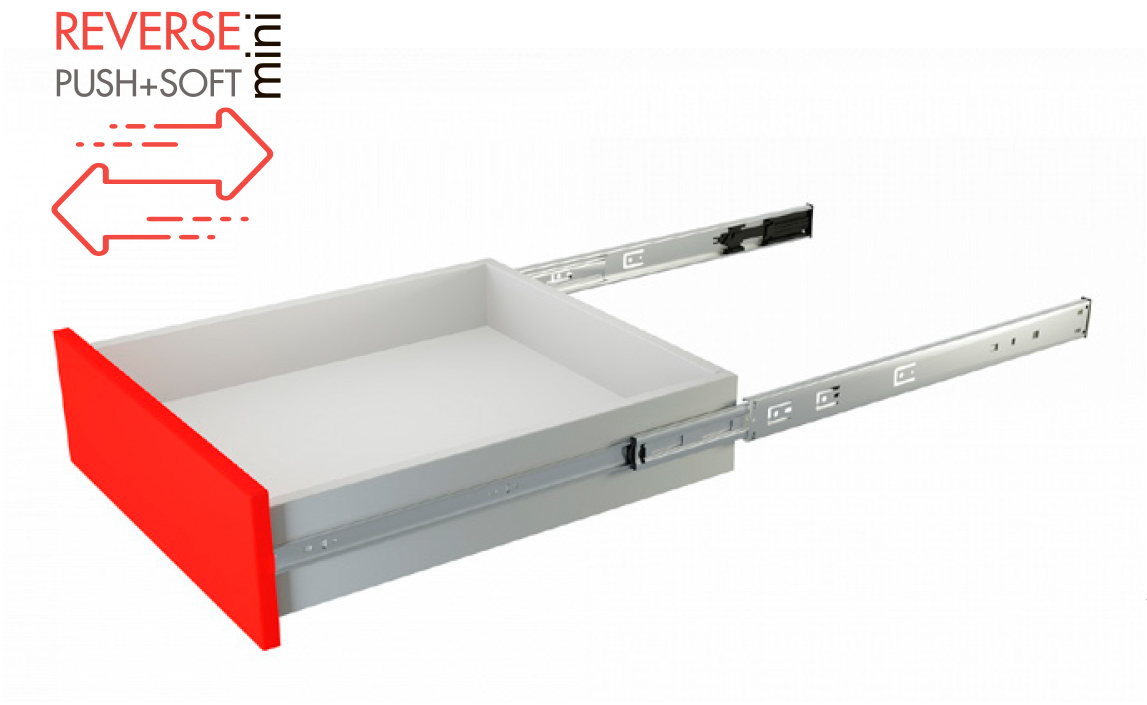

ШАРИКОВЫЕ НАПРАВЛЯЮЩИЕ DB4518 REVERSE MINI

DB4518 — это более технологичные шариковые направляющие, совмещающие функцию открытия от нажатия на фасад и встроенный доводчик. Модель представлена в популярных размерах 300-500 мм. Версия полного выдвижения реализована в наиболее широко используемых длинах — 400, 450 и 500 мм. Монтажные длины 300 и 350 мм выпущены в варианте частичного выдвижения.

DB4518, как и DB4515, хорошо подходят для создания внутренних и традиционных ящиков с вкладными фасадами. Производителям важно не забыть про дополнительные ограничители движения ящика, которые не допустят повреждения механизмов при закрывании.

Направляющие DB4518 созданы для мебели в среднем ценовом диапазоне. Благодаря своим качествам и невысокой стоимости они позволят привнести в мебель премиальный уровень комфорта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Выдвижение после нажатия, амортизация при закрывании / push-to-open + soft-closing
• Диапазон длин направляющих – 300-500 мм
• Полное выдвижение с 400 мм
• Грузоподъёмность 30 кг
• Гарантированное количество циклов открывания/закрывания – не менее 50 000

СХЕМА ПРИСАДКИ НАПРАВЛЯЮЩИХ

ОБЛАСТЬ СРАБАТЫВАНИЯ МЕХАНИЗМА PUSH У НАПРАВЛЯЮЩИХ DB4515, DB4518

Корректное срабатывание механизма push-to-open у направляющих DB4515 и DB4518 возможно только после полноценного нажатия на фасад, когда он смещается относительно корпуса на глубину обязательного технологического зазора — 5 мм у DB4515 и 6 мм у DB4518.
