Направляющие для массовой мебели

Направляющие с семёрками в артикуле созданы для бюджетной мебели малых форм: преимущественно с небольшой глубиной выдвижных ящиков. Данное предназначение обусловило главное их достоинство — лёгкое движение: около 26 N. Лёгкое открывание - закрывание ящиков, которое не вызывает даже малейшего «хождения» мебели по полу, особенно важно для малогабаритных тумб, комодов, компактных гарнитуров.

Мебельные фабрики часто выпускают такую мебель для массового потребителя по невысокой стоимости. Именно поэтому «Семёрки» ориентированы на серийные производства.

Направляющие испытаны на 40 000 циклов открывания-закрывания, выдерживают нагрузку 20 кг, представлены в версии частичного выдвижения, надвижного и насадного монтажа.

DB7772 — направляющие частичного выдвижения надвижного монтажа с креплением на клипсу.

DB7774 — направляющие частичного выдвижения насадного монтажа с креплением на цапфу.

ТЕХНОЛОГИЧЕСКИЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Нейлоновые ролики в сепараторах — мягкий, более тихий ход

До появления «Семёрок» B-Slide на рынке бюджетной мебели небольших форм использовались направляющие Hettich с облегчённым типом выдвижения, которые не в полной мере удовлетворяли фабрики и конечных потребителей. Основными недостатками таких систем были более шумный и менее плавный ход, повышенный люфт в горизонтальной плоскости. Относительно невысокая стоимость данных решений оправдывала эти недочёты.

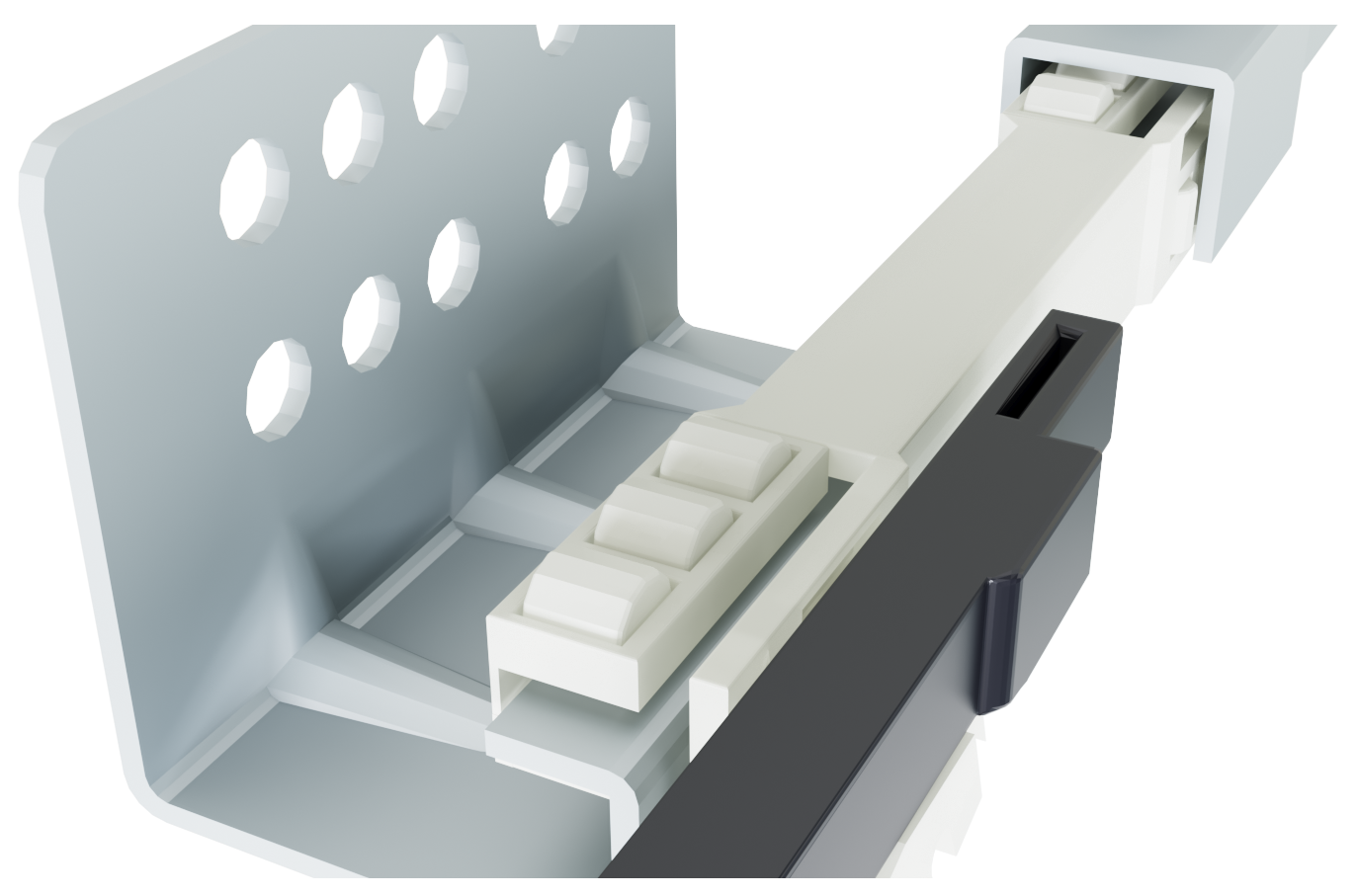

Направляющие серии DB777 имеют другой конструктив. Скольжение подвижных частей «Семёрок» обеспечивается за счёт сепаратора (находящегося между составными частями направляющей) с нейлоновыми роликами, поэтому ход систем мягкий и более тихий. Немецкий аналог имеет крестообразную форму направляющих и движется благодаря сепаратору со стальными шариками, отчего его ход более жёсткий и шумный.

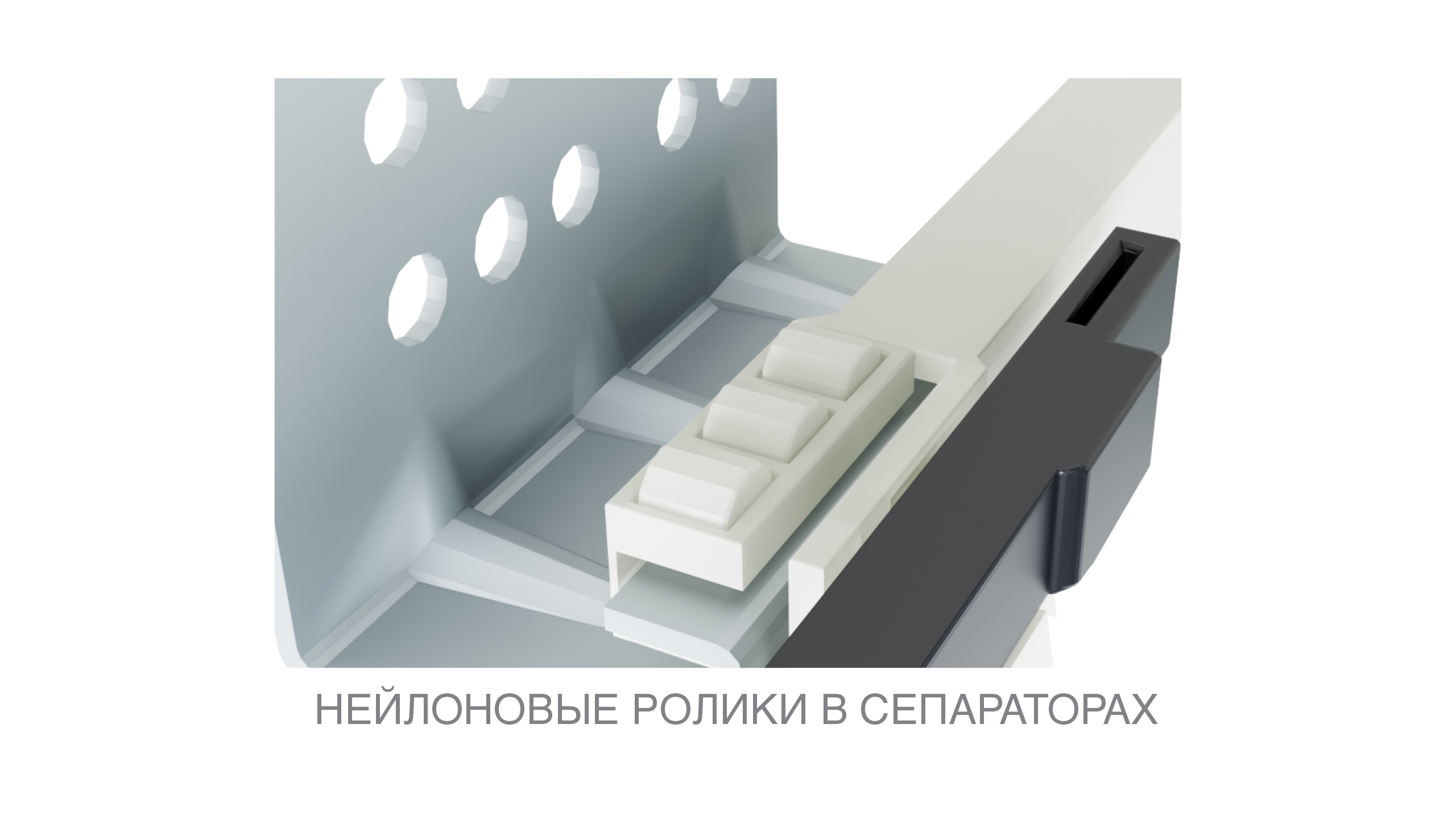

НЕЙЛОНОВЫЕ РОЛИКИ В СЕПАРАТОРАХ

Уменьшенное усилие на выдвижение

Лёгкое выдвижение — характерная черта направляющих DB7772, DB7774, обусловленная их предназначением. Усилие на выдвижение мебельного ящика, установленного на направляющие DB7774, составляет всего ≈ 26 N.

Расположение доводчика

Наименьшее усилие на выдвижение у «Семёрок» достигается благодаря расположению доводчика прямо на подвижной части направляющих.

У других моделей при закрытии ящика активатор доводчика входит в зацепление с подвижной частью направляющей и начинает её тянуть. Пружина в доводчике должна обладать достаточным усилием, чтобы затянуть вес всего ящика в положение «Закрыто» и надёжно его там удерживать. Таким образом, на пружину возложена большая ответственность. Направляющие DB777 устроены по-другому. Во-первых, они предусмотрены для меньшей нагрузки, и пружинка может быть слабее. Во-вторых, расположение доводчика на подвижной части направляющей добавляет пружине инерции, частично снимая с неё нагрузку, которую при обычном расположении доводчика пружина испытывает, затягивая выдвижной мебельный ящик в положение «Закрыто» и противодействуя амортизатору. Пружине «Семёрок» остаётся лишь немного дотянуть ящик и зафиксировать его в закрытом положении.

РАСКРОЙ И ПРИСАДОЧНЫЕ РАЗМЕРЫ

Направляющие серии DB777 обладают идентичным раскроем и присадкой с немецким аналогом.

У «Семёрок» всего две крепёжные площадки с присадочными отверстиями, соответственно, направляющие обладают всеми рекомендованными Hettich присадочными отверстиями, наиболее широко используемыми мебельными производителями. Для наиболее прочного монтажа направляющих длиной от 400 мм к плоскости мебельного изделия рекомендуется прикрутить каждую направляющую в два ряда присадочных отверстий задней крепёжной площадки.

В то же время раскрой ящиков у DB777 и DB888 принципиально разный по ширине и глубине и не предполагает взаимозаменяемости. У направляющих DB888 глубина ящика равна NL минус 10, то есть глубина ящика на направляющих длиной 450 мм будет 440 мм, а у DB777 глубина ящика равна длине направляющих.

НАПРАВЛЯЮЩИЕ СКРЫТОГО МОНТАЖА ЧАСТИЧНОГО ВЫДВИЖЕНИЯ

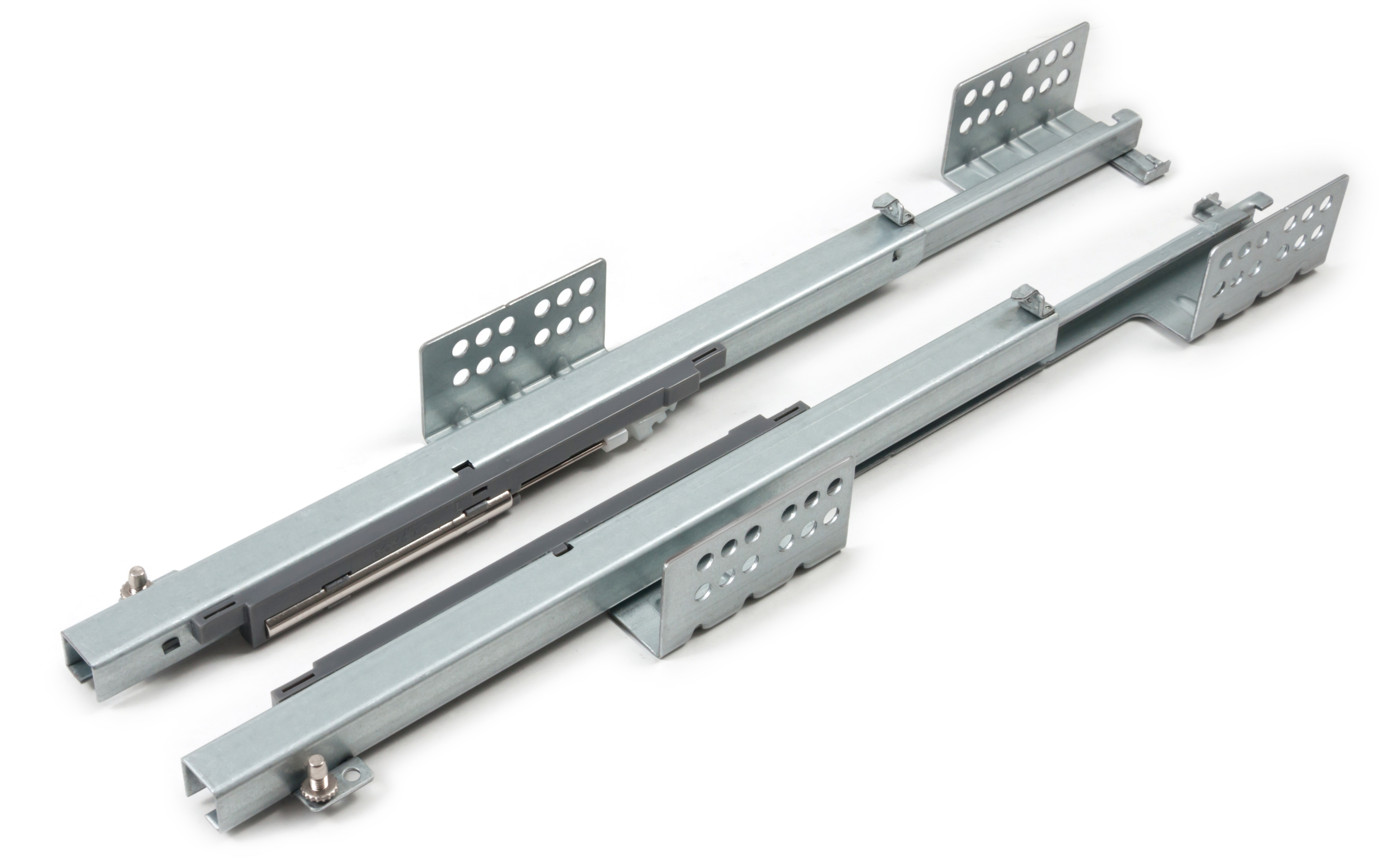

DB7772

• Максимальная нагрузка 20 кг
• Диапазон длин 300-500 мм
• Надвижной монтаж
• Амортизация
• Плавный ход

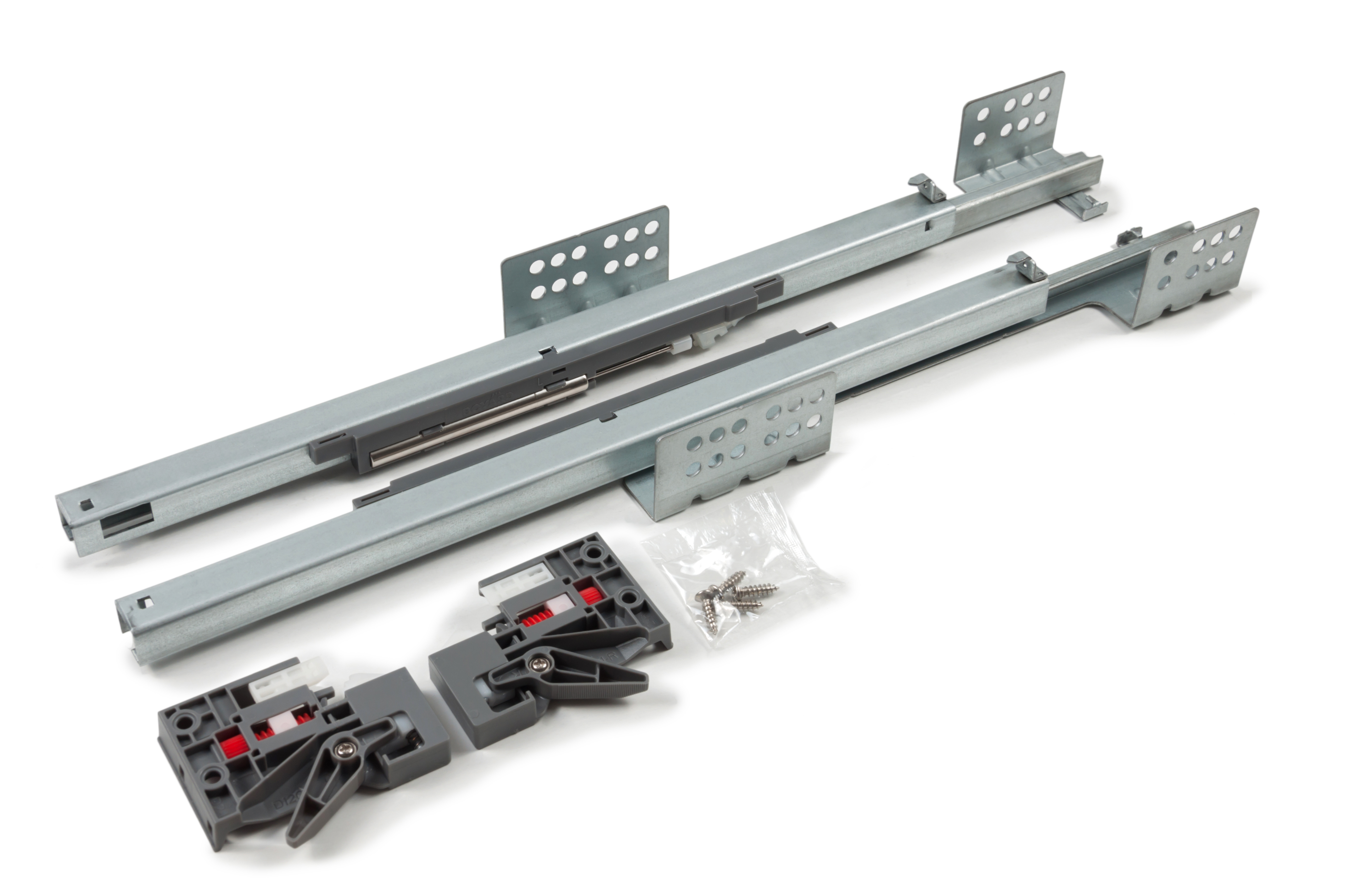

DB7774

• Максимальная нагрузка 20 кг
• Диапазон длин 300-500 мм
• Насадной монтаж
• Амортизация
• Плавный ход

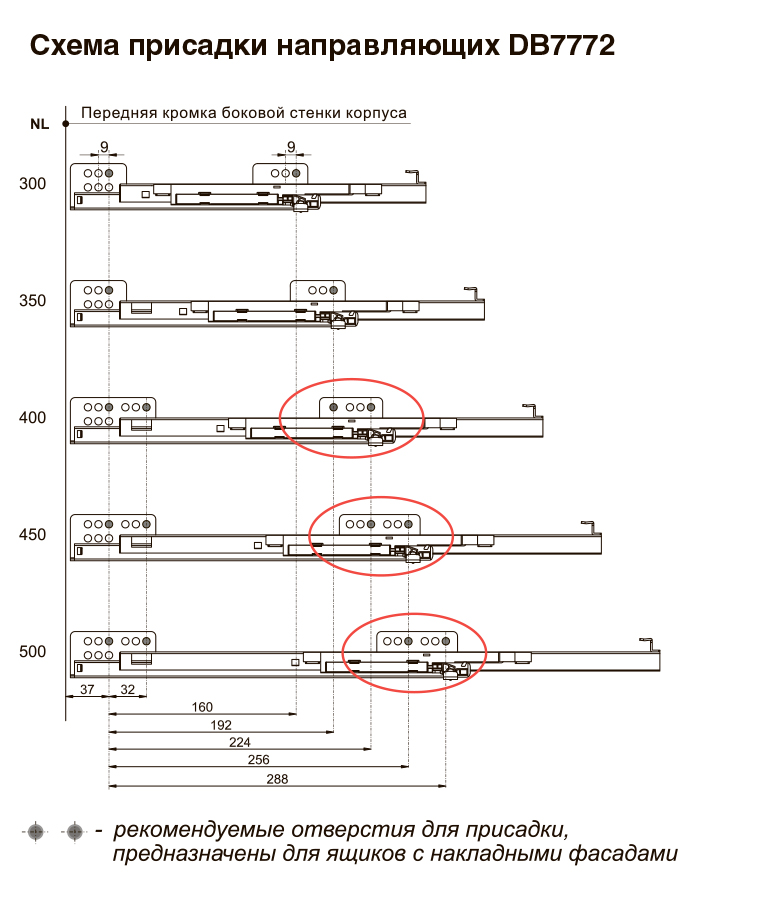

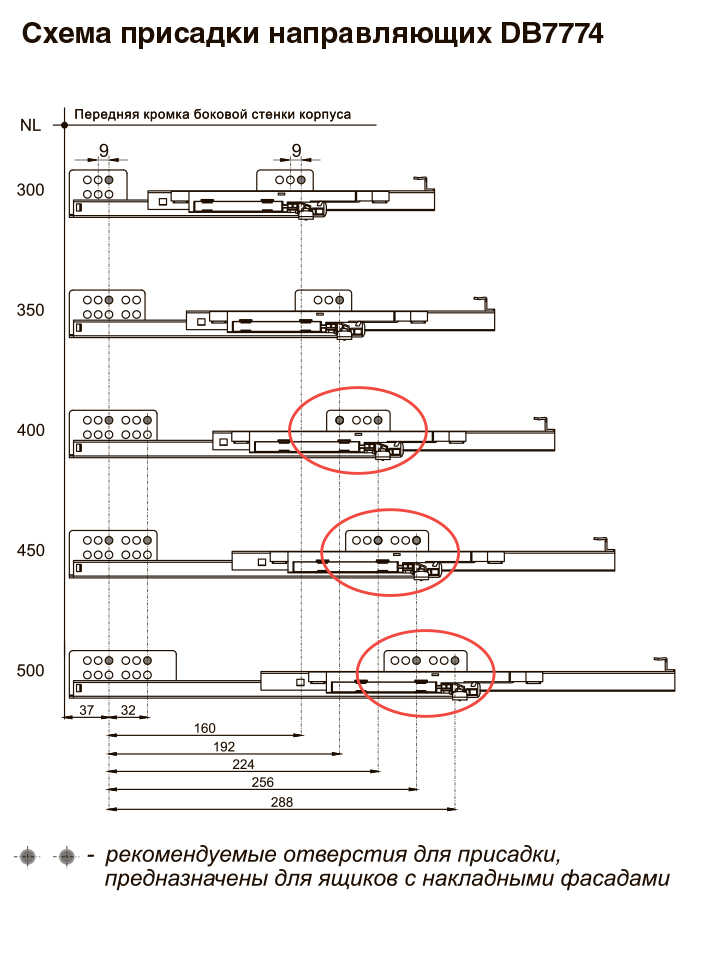

Установочные размеры DB7772 и DB7774
